Маятниковый копер: принцип работы и применение

Любой механизм в процессе эксплуатации сталкивается с перегрузками: резкие удары, вибрации, скачки скорости вращения. Все это постепенно разрушает детали и узлы. Чтобы заранее понять, выдержит ли материал реальные условия работы, инженеры проводят испытания на ударную вязкость. Главный инструмент таких испытаний — маятниковый копер. Прибор точно измеряет, сколько энергии уходит на разрушение образца, и помогает сделать выводы о качестве материала.

Что такое ударная вязкость

Этот показатель характеризует способность материала поглощать энергию удара без разрушения. Он критически важен для деталей, которые работают в условиях динамических нагрузок: валы двигателей, шестерни редукторов, элементы подвески автомобилей.

Материал с низкой ударной вязкостью ведет себя как стекло — при резком воздействии раскалывается. Материал с высокой вязкостью деформируется, но сохраняет целостность. Знание этого параметра помогает конструкторам выбирать подходящие сплавы и полимеры, а технологам — контролировать качество производства.

Для определения ударной вязкости применяют три основных метода: Шарпи, Изода и Динстат. Они различаются способом закрепления образца и точкой приложения удара, но все реализуются на маятниковых копрах.

Устройство маятникового копра

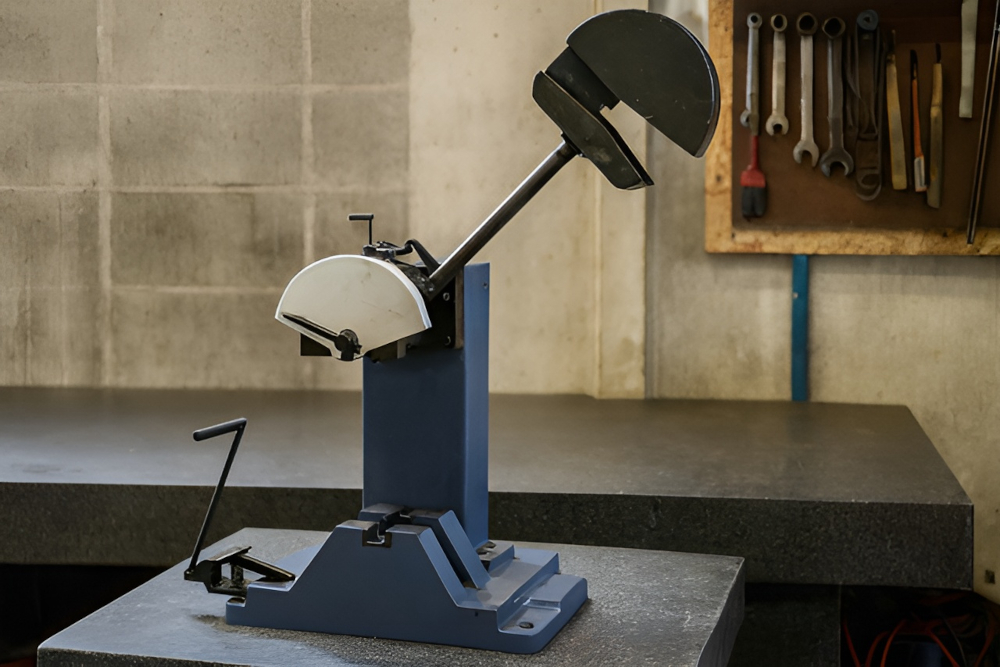

Конструкция прибора проста и надежна. Основа — массивная станина, которая обеспечивает устойчивость во время испытания. На станине закреплены подшипники, в которых свободно качается маятник. К нижней части маятника крепится боек — нож или лезвие определенной геометрии.

Напротив траектории маятника расположены тиски для фиксации образца. В зависимости от метода испытания образец закрепляют консольно или на двух опорах.

Производители выпускают копры в нескольких модификациях: с ручным тормозом и возвратом маятника, с пневматическим тормозом, а также комбинированные варианты. Современные модели подключаются к компьютеру — специализированное ПО автоматически фиксирует результаты, строит графики и формирует протоколы испытаний.

Как проходит испытание

Сначала оператор подготавливает образец: вырезает заготовку стандартных размеров и наносит надрез нужной глубины. Затем образец устанавливают в держатель копра строго по центру траектории маятника.

Маятник поднимают на заданную высоту и фиксируют защелкой. В этом положении он накапливает потенциальную энергию. После освобождения защелки маятник падает, набирает скорость и ударяет по образцу.

Часть энергии расходуется на разрушение материала, оставшаяся уносит маятник на противоположную сторону. По углу отклонения после удара специалисты рассчитывают поглощенную энергию. Эту величину делят на площадь сечения в месте надреза и получают значение ударной вязкости.

Где применяют результаты испытаний

Данные об ударной вязкости используют на всех этапах производства. Металлурги проверяют качество сталей и сплавов. Производители пластиков оценивают эффективность добавок. Машиностроители выбирают материалы для ответственных деталей.

Испытания на копре входят в обязательную программу сертификации труб, арматуры, крепежа, элементов транспортных средств. Результаты также помогают выявлять причины аварий: эксперты сравнивают показатели разрушенной детали с эталонными значениями и определяют, соответствовал ли материал заявленным характеристикам.

Маятниковый копер — незаменимый инструмент контроля качества уже более ста лет. Простота конструкции и высокая точность делают его стандартом в испытательных лабораториях по всему миру.
