Ремень Gates - как читать маркировку, отличия серий и правильный подбор

Ремень Gates применяется в промышленном оборудовании, сельхозтехнике, вентиляционных установках и приводах различной мощности. Бренд известен стабильной геометрией профиля, точной длиной и устойчивостью к нагрузкам. При подборе важно ориентироваться на маркировку и условия работы узла, а не только на внешний вид изделия.

На корпусе всегда указывается серия, профиль и длина. Эти данные позволяют подобрать точную замену без пересчета параметров.

Как читать маркировку

Маркировка состоит из букв и цифр. Буквы обозначают профиль или серию, цифры - длину или шаг.

Для клиновых ремней применяются обозначения SPZ, SPA, SPB, SPC или классические A, B, C. После букв указывается длина в миллиметрах. Например, SPA 1250 означает профиль SPA и расчетную длину 1250 мм.

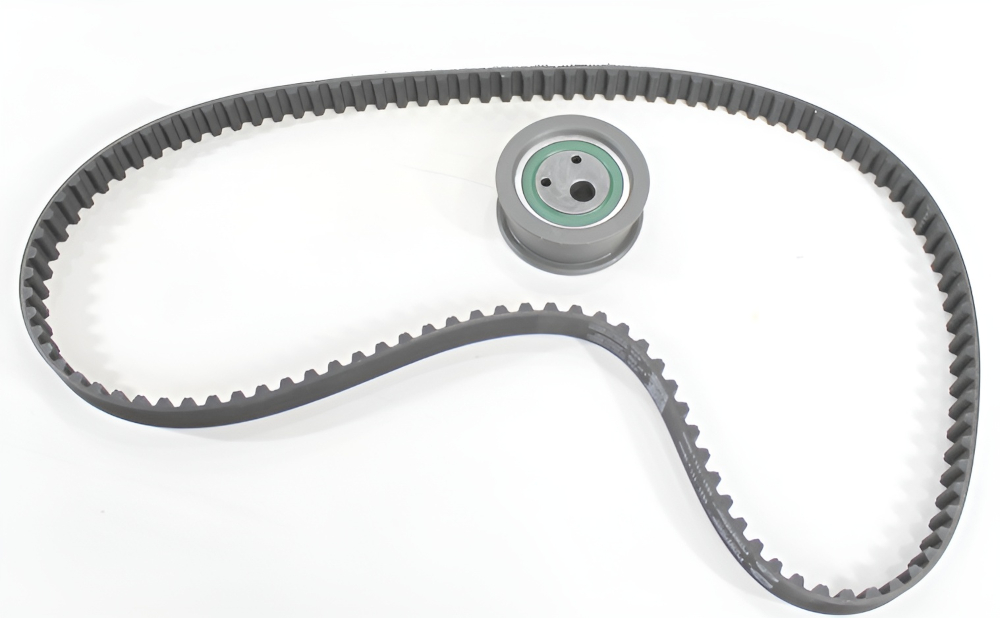

Для зубчатых ремней используется обозначение шага - HTD 8M, 5M, 14M и т.д. Цифра показывает шаг зуба в миллиметрах, а далее указывается ширина и длина. Важно совпадение шага и профиля с шкивом.

Многоручьевые варианты имеют обозначение типа 8PK 1230. Число до букв - количество ручьев, буквы - профиль, цифры - длина.

Основные серии и их назначение

Разные серии рассчитаны на определенные режимы работы.

• Классические клиновые - для стандартных приводов средней мощности

• Узкопрофильные - для компактных узлов с повышенной передаваемой нагрузкой

• Зубчатые синхронные - для точной передачи без проскальзывания

• Поликлиновые - для высоких скоростей и малых диаметров шкивов

При выборе учитывают мощность двигателя, частоту вращения и диаметр шкивов. Неправильный профиль приводит к перегреву и ускоренному износу.

Критерии правильного подбора

Перед заказом необходимо проверить:

• Тип и профиль ремня

• Точную длину по маркировке или измерению

• Количество ручьев или ширину

• Рабочую температуру

• Нагрузку и скорость вращения

Если исходная маркировка стерта, измеряют длину по наружной окружности или используют каталожные данные оборудования. При замене рекомендуется менять комплект ремней одновременно, чтобы избежать разной степени растяжения.

Особенности эксплуатации

Натяжение играет ключевую роль. Слишком сильное натяжение увеличивает нагрузку на подшипники, слабое вызывает проскальзывание. Регулярная проверка соосности шкивов снижает риск бокового износа.

Также важно состояние поверхности шкива. Наличие задиров и коррозии ускоряет разрушение ремня. При работе в запыленной среде необходимо периодически очищать привод.

Ремень Gates подбирается строго по маркировке и расчетным параметрам привода. Совпадение профиля, длины и серии обеспечивает стабильную передачу мощности и прогнозируемый ресурс оборудования
