Негорючие трубы ECOPIPE: где применяются и чем отличаются от обычных ПНД труб

Негорючие трубы ECOPIPE - это многослойные полимерные трубы для защиты кабельных линий, у которых внутренний слой снижает риск распространения горения внутри трассы. Обычные ПНД трубы тоже защищают кабель от грунта и механических воздействий, но не рассчитаны на те же пожарные требования.

Разница важна не в названии, а в сценарии работы. Если кабель прокладывают в земле, по строительным конструкциям, в зоне с требованиями к пожарной безопасности или на объекте с технадзором, обычная труба может не пройти по проекту. В таких условиях негорючая труба помогает совместить защиту кабеля, удобную протяжку и снижение пожарного риска.

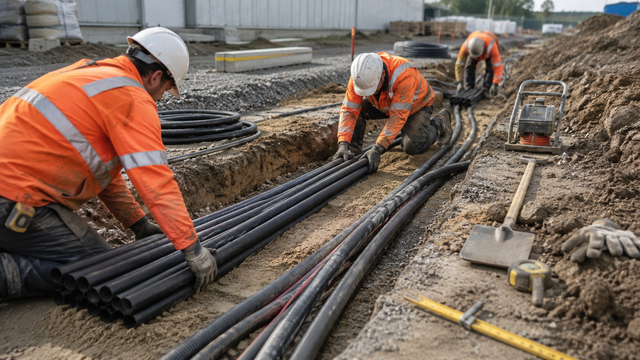

Где применяются негорючие трубы для прокладки кабеля

Чаще всего такие трубы закладывают в электротехническую инфраструктуру. Это кабельные линии на промышленных объектах, складах, производственных площадках, энергетических узлах, коммерческих зданиях и инженерных сетях. Труба работает как защитный канал, который отделяет кабель от грунта, влаги, давления засыпки и строительных конструкций.

ECOPIPE применение особенно оправдано на участках, где сложный доступ к трассе после монтажа. Если кабель протянут под дорогой, в теле площадки или в зоне действующего производства, заменить поврежденный участок будет дорого. Поэтому трубу подбирают заранее, с учетом диаметра кабеля, способа укладки и требований проекта.

Почему обычные ПНД трубы не всегда подходят для кабельных линий

Обычные ПНД трубы хорошо работают как техническая защита, но не всегда закрывают пожарные требования. Для простой кабельной трассы в грунте они могут быть достаточными. Для объектов с повышенными требованиями к безопасности проектировщик часто закладывает пожаробезопасные трубы.

Есть еще один нюанс. При коротком замыкании кабель может нагреваться, а внутри трубы появляется локальная температурная нагрузка. У ECOPIPE в характеристиках отдельно указаны термостойкость к току КЗ и внутренний слой FV-0. Для снабженца это сигнал: труба выбрана не просто по диаметру, а под конкретный риск.

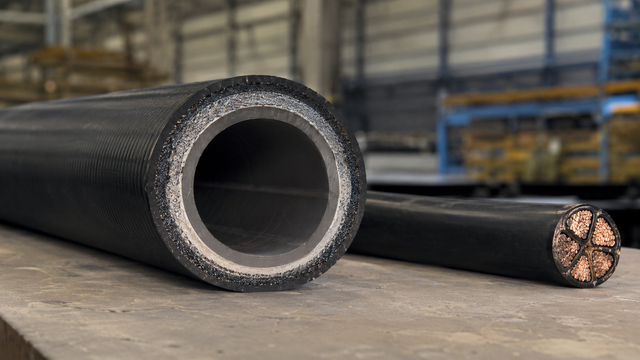

Как устроены трубы ECOPIPE

Кабельные трубы ECOPIPE имеют многослойную конструкцию. Внутренний слой выполнен из негорючего материала, а гладкая поверхность снижает трение при протяжке кабеля. Это помогает уменьшить риск повреждения изоляции во время монтажа или последующей замены линии.

По карточкам продукции встречаются варианты из ПЭ 100, например труба 110 мм со стенкой 8,1 мм и SDR 13,6. Для крупной трассы есть диаметры до 315 мм, где толщина стенки может достигать 28,6 мм при SDR 11. Такие цифры показывают, что выбор идет не «на глаз», а по расчету трассы, нагрузке и диаметру кабельной группы.

Какие характеристики проверить перед выбором кабельной трубы

Перед закупкой нужно сверить не только диаметр. Для кабельной трубы важны SDR, толщина стенки, материал, поверхность, назначение, температура эксплуатации и требования к пожарной безопасности. Если в проекте указаны негорючие ПНД трубы, заменять их обычной технической трубой без согласования нельзя.

Для заявки поставщику подготовьте короткий набор данных:

• диаметр кабеля или кабельного пучка;
• длину трассы и количество линий;
• способ прокладки - траншея, ГНБ, прокол, строительные конструкции;
• требования по пожарной безопасности;
• нужный диаметр, SDR и метраж трубы.

Когда нужны пожаробезопасные трубы на строительном объекте

Пожаробезопасные трубы нужны там, где кабельная линия проходит через зоны с повышенной ответственностью. Это производственные корпуса, склады, энергетические объекты, коммерческие здания, подземные коммуникации и участки рядом с другим инженерным оборудованием. В таких местах ошибка в материале может всплыть на приемке.

Пример из практики. Подрядчику нужно проложить силовой кабель к производственному зданию. На открытом участке в грунте проект допускает обычную техническую трубу, а возле здания и по конструкциям указана негорючая оболочка. Если всю трассу закрыть одной обычной ПНД трубой, экономия на закупке может закончиться переделкой уже смонтированного участка.

Как выбрать трубы ECOPIPE для кабеля под конкретную трассу

Сначала смотрят не на складской остаток, а на задачу. Для прямой траншейной прокладки достаточно одних параметров, для ГНБ или прохода под проездом нужны другие. Чем больше длина протяжки и чем тяжелее кабель, тем внимательнее проверяют внутреннюю поверхность, диаметр и запас по стенке.

Трубы ECOPIPE для кабеля подбирают по проекту. Если проекта нет, поставщику нужно дать вводные: тип кабеля, наружный диаметр, длину участка, способ укладки, наличие поворотов и требования к негорючести. После этого можно сравнивать варианты по SDR, толщине стенки и стоимости партии.

Какие ошибки при замене ECOPIPE обходятся дорого

Первая ошибка - заменить негорючую трубу обычной ПНД без согласования. На бумаге диаметр может совпадать, но по пожарным характеристикам это разные решения. Технадзор или заказчик вправе не принять такую замену.

Вторая ошибка - брать минимальный диаметр без запаса. Кабель должен проходить без чрезмерного усилия, особенно на длинной трассе и поворотах. Гладкая внутренняя поверхность ECOPIPE помогает при протяжке, но она не исправит неверный расчет диаметра.

Третья ошибка - забыть про комплектность. На объекте нужны не только трубы, но и муфты, переходы, запас по метражу, понятная маркировка и документы. Если все это собирается в последний день, монтажная бригада часто ждет вместо работы.

ООО «Экопластснаб» поставляет трубы ECOPIPE, технические и водопроводные ПНД/ПЭ трубы, прокольные трубы для ГНБ, муфты и комплектующие. Оставьте заявку или позвоните, если нужно подобрать негорючие трубы ECOPIPE для кабеля, сверить параметры с проектом и получить расчет партии.
