Фитинги для противопожарных труб: виды соединений и правила монтажа

Надёжность системы пожаротушения зависит не только от качества труб, но и от того, насколько правильно подобраны и установлены соединительные элементы. Даже небольшая негерметичность в трубопроводе способна привести к падению давления и нарушению работы оборудования в критический момент. Поэтому выбор фитингов и соблюдение технологии монтажа имеют особое значение при создании противопожарных инженерных систем.

Как подобрать подходящие соединительные детали? Чем отличаются тройники, муфты и комбинированные фитинги? Какие нюансы необходимо учитывать при сборке полимерного трубопровода? Разберём основные правила, которые помогут избежать монтажных ошибок и обеспечить надёжность соединений.

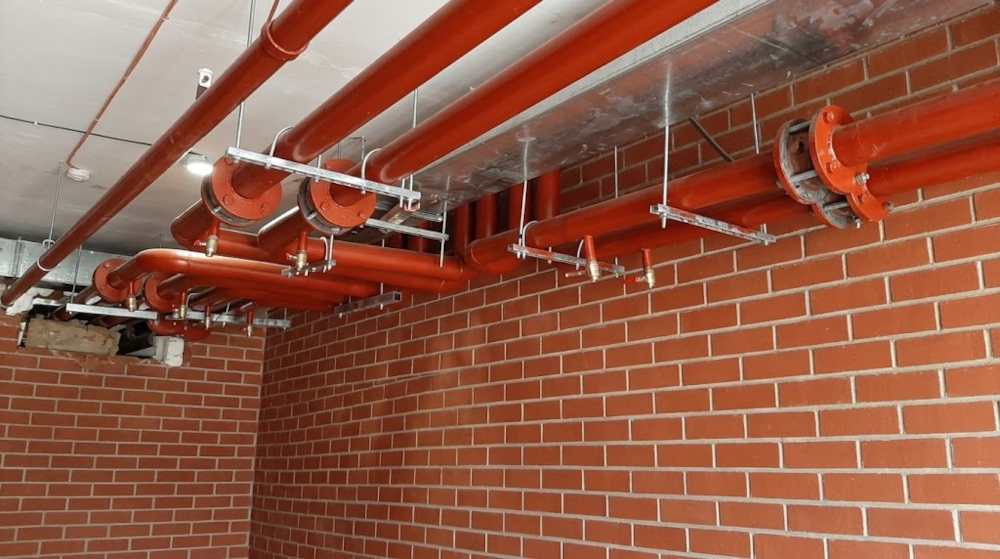

Зачем нужны фитинги в противопожарном трубопроводе

Фитинги представляют собой соединительные элементы, с помощью которых формируют разветвления, меняют направление трубопровода и подключают отдельные участки к оборудованию. Они позволяют собирать инженерную сеть необходимой конфигурации без использования исключительно прямолинейных участков труб.

В системах пожаротушения соединительная арматура должна обеспечивать герметичность, выдерживать предусмотренное рабочее давление и соответствовать условиям эксплуатации. При этом важны не только свойства отдельного фитинга, но и совместимость всех элементов смонтированной системы.

Для полимерных трубопроводов необходимо учитывать материал трубы, конструкцию соединительной детали и способ её установки. Если используются комбинированные фитинги, дополнительно проверяют качество резьбового соединения и совместимость с подключаемой арматурой.

При проектировании противопожарных систем необходимо руководствоваться требованиями Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и применимыми сводами правил. Конкретные требования зависят от типа установки и особенностей объекта.

Основные виды фитингов для полимерных труб

Соединительные элементы различаются по конструкции, назначению и способу монтажа. Правильный подбор позволяет упростить сборку трубопровода, обеспечить необходимые точки подключения и облегчить последующее обслуживание.

Тройник из полипропилена

Тройник используется для разделения потока на два направления или подключения дополнительной ветви. В противопожарном трубопроводе такие элементы могут применяться при формировании распределительных участков и подключении предусмотренных проектом линий.

При выборе тройника необходимо учитывать диаметр подключаемых труб, допустимое давление и совместимость материала фитинга с трубопроводом. Геометрия изделия должна соответствовать конфигурации проектируемой сети.

Комбинированный тройник с наружной резьбой

Этот фитинг объединяет полимерную часть для соединения с трубой и резьбовой участок для подключения совместимого элемента с внутренней резьбой.

Такое решение позволяет соединять полимерные трубопроводы с отдельными металлическими компонентами инженерной системы. При подборе проверяют размер и тип резьбы, материал соединительной вставки и допустимые условия эксплуатации.

Во время установки важно не допускать перекоса и чрезмерного усилия при затяжке. Неправильный монтаж может повредить резьбовую часть или нарушить герметичность соединения.

Комбинированная муфта с внутренней резьбой

Муфта с внутренней резьбой предназначена для подключения к элементам, имеющим наружную резьбу. Она может использоваться в местах присоединения оборудования, арматуры и других совместимых компонентов.

До монтажа необходимо убедиться, что параметры резьбы совпадают, а материал фитинга подходит для предусмотренного режима эксплуатации. При сборке применяют уплотнительные материалы, разрешённые производителем для соответствующего соединения.

Муфта с накидной гайкой

Конструкция такого фитинга позволяет соединять элементы с возможностью последующего разъединения без демонтажа всего участка трубопровода. Это удобно там, где проектом предусмотрен доступ для обслуживания или замены подключённого оборудования.

При установке необходимо проверить состояние уплотнительных деталей, правильность расположения соединяемых элементов и отсутствие перекоса. Накидную гайку затягивают с усилием, предусмотренным инструкцией производителя.

Не следует считать разные виды муфт взаимозаменяемыми. Выбор зависит от назначения соединения, возможности обслуживания и требований проектной документации.

Как выбрать подходящие фитинги

Перед приобретением соединительных элементов следует определить конфигурацию трубопровода и условия его эксплуатации. Ошибка на этапе подбора способна осложнить монтаж и стать причиной протечек при дальнейшей работе системы.

В первую очередь необходимо проверить несколько параметров.

Диаметр. Фитинг должен соответствовать размеру трубы и предусмотренной схеме соединения. Несовпадение диаметров может привести к неправильной посадке деталей и снижению надёжности узла.

Материал. Трубы и соединительные элементы должны быть совместимы между собой. Необходимо учитывать характеристики полимера, конструкцию фитинга и рекомендации производителя по соединению компонентов.

Рабочее давление. Допустимые параметры фитинга должны соответствовать расчётным характеристикам трубопровода. При выборе учитывают требования всей системы, а не только показатели одного элемента.

Тип соединения. Для разных участков могут требоваться соединения методом термосварки, резьбовые узлы или разъёмные муфты. Использовать следует тот способ, который предусмотрен для конкретной продукции и разрешён проектом.

Документация. Необходимо проверить технический паспорт, рекомендации по монтажу и документы, подтверждающие допустимость применения продукции в соответствующей инженерной системе.

Подобрать подходящие комплектующие можно в каталоге Fireproff:фитинги для полимерных труб. Перед заказом рекомендуется уточнить характеристики выбранных изделий, доступные размеры и совместимость с используемыми трубами.

Порядок монтажа тройников и комбинированных фитингов

Надёжность соединения во многом определяется подготовкой деталей и соблюдением технологии сборки. Работы следует выполнять в соответствии с инструкциями производителя, проектными решениями и требованиями к противопожарным системам.

Подготовка к установке

Перед началом монтажа необходимо проверить комплектность материалов и убедиться, что выбранные фитинги подходят к трубам по диаметру и назначению.

Затем выполняют следующие действия:

1. Осматривают трубы и соединительные элементы на наличие трещин, сколов, деформаций и других повреждений.
2. Проверяют маркировку и соответствие изделий проектной документации.
3. Подготавливают рабочие поверхности, удаляя загрязнения и влагу, если это предусмотрено технологией соединения.
4. Выполняют разметку расположения фитингов и необходимых точек подключения.
5. Подготавливают инструменты, рекомендованные производителем для используемого материала.

Если монтаж выполняется методом термосварки, особое внимание уделяют состоянию нагревательного инструмента и соблюдению технологических параметров.

Соединение трубы с полипропиленовым тройником

При использовании сварного соединения концы трубы и фитинга подготавливают в соответствии с инструкцией. Затем детали нагревают и соединяют способом, предусмотренным производителем.

Важно соблюдать установленное время нагрева, глубину соединения и период фиксации. Эти параметры зависят от диаметра, конструкции изделия и характеристик материала, поэтому универсальные значения нельзя применять ко всем трубам.

После соединения необходимо обеспечить неподвижность деталей на время, указанное в инструкции. Преждевременное смещение может ухудшить качество сварного шва.

Также следует избегать чрезмерного усилия при вводе трубы в фитинг. Внутреннее сечение соединения не должно уменьшаться из-за неправильного положения элементов.

Установка комбинированных фитингов

При монтаже комбинированных тройников и муфт сначала определяют порядок сборки полимерной и резьбовой частей. Полимерное соединение выполняют в соответствии с требованиями к выбранной системе, а резьбовой участок собирают с использованием подходящего уплотнительного материала.

Во время работы необходимо учитывать следующие рекомендации:

• использовать уплотнение, совместимое с материалом и рабочей средой;
• соблюдать направление и соосность соединяемых элементов;
• не допускать перекручивания или механического напряжения фитинга;
• не превышать допустимое усилие затяжки;
• не применять неподходящие инструменты, способные повредить корпус или резьбу.

Если конструкция предусматривает накидную гайку, дополнительно проверяют состояние уплотнения и правильность его установки.

Как монтировать муфты и разъёмные соединения

При установке обычной полимерной муфты необходимо обеспечить правильное положение трубы и соблюсти предусмотренную технологию соединения. Сварные детали нельзя нагружать или смещать до завершения необходимого периода охлаждения.

Разъёмные соединения требуют отдельного внимания к уплотнительным элементам. Перед сборкой проверяют, отсутствуют ли загрязнения, повреждения и деформации на контактных поверхностях.

Накидную гайку затягивают равномерно, не прикладывая чрезмерного усилия. Если соединение выполнено с нарушением соосности, затягивание не устранит проблему, а может привести к повреждению деталей.

После монтажа необходимо удостовериться, что соединение собрано правильно и доступно для предусмотренного проектом осмотра или обслуживания.

Распространённые ошибки при монтаже фитингов

Даже качественные комплектующие не гарантируют надёжности трубопровода, если нарушена технология установки. Рассмотрим ошибки, которые следует исключить при выполнении работ.

Недостаточный или избыточный нагрев

При термосварке нарушение режима нагрева может негативно повлиять на качество соединения. Недостаточное прогревание мешает формированию надёжного шва, а перегрев способен привести к деформации материала и уменьшению проходного сечения.

Чтобы снизить риск дефектов, необходимо соблюдать параметры, указанные производителем для конкретного диаметра и типа изделия.

Перетяжка резьбового соединения

Чрезмерное усилие при затягивании может повредить резьбу, деформировать корпус фитинга или нарушить герметичность узла.

При сборке следует применять рекомендованный инструмент и соблюдать указания по монтажу. Нельзя компенсировать несовпадение деталей или неправильное положение соединения дополнительным усилием.

Отсутствие подготовки труб

Загрязнения, повреждённые края и неправильная подготовка поверхности могут отрицательно сказаться на качестве соединения.

Перед работой трубы осматривают, а подготовку и обработку выполняют в соответствии с технологией, предусмотренной для конкретного материала.

Неправильный выбор комплектующих

Использование фитинга неподходящего диаметра, несовместимой конструкции или с недостаточными рабочими характеристиками повышает риск неисправностей.

Перед монтажом нужно проверить маркировку, технические характеристики и допустимость использования конкретного элемента в составе системы пожаротушения.

Игнорирование уплотнителей

Повреждение, неправильное расположение или несовместимость уплотнительного материала могут стать причиной протечки. Поэтому состояние уплотнений необходимо проверять как перед сборкой, так и при последующем обслуживании, если оно предусмотрено регламентом.

Нарушение правил испытания

После завершения сборки трубопровод должен пройти предусмотренные проектом испытания. Их параметры и порядок проведения определяются действующими требованиями и технической документацией системы.

Нельзя использовать произвольно выбранное испытательное давление или считать отсутствие видимых протечек достаточным подтверждением готовности противопожарной установки.

Таблица выбора фитингов

Ниже приведены типовые варианты соединительных элементов и особенности их применения. Таблица носит справочный характер: фактические размеры, допустимые соединения и рабочие параметры необходимо уточнять по документации конкретной продукции.

Тип фитинга	Основное назначение	Способ соединения	Что проверить
Полипропиленовый тройник	Создание дополнительной ветви трубопровода	Сварное соединение, если предусмотрено системой	Диаметры и геометрию ответвления
Комбинированный тройник с наружной резьбой	Подключение совместимого элемента с внутренней резьбой	Полимерное и резьбовое соединения	Тип и размер резьбы, допустимое давление
Комбинированная муфта с внутренней резьбой	Подключение элемента с наружной резьбой	Полимерное и резьбовое соединения	Совместимость резьбы и уплотнения
Полипропиленовая муфта	Соединение двух участков трубы	Способ, предусмотренный изготовителем	Диаметр и технологию монтажа
Муфта с накидной гайкой	Организация разъёмного соединения	Накидная гайка с предусмотренным уплотнением	Состояние уплотнителя и возможность обслуживания

При подборе следует учитывать не только вид фитинга, но и ограничения по рабочему давлению, температуре, материалу труб и условиям эксплуатации. Окончательное решение принимается на основании проекта и технической документации.

Проверка герметичности и обслуживание системы

После установки фитингов необходимо проверить качество собранных соединений и провести предусмотренные испытания трубопровода.

Порядок проверки определяется проектом, применимыми нормативными требованиями и инструкциями производителей оборудования. Испытания должны выполняться с соблюдением установленных параметров и мер безопасности.

Особое внимание уделяют участкам с разветвлениями, резьбовыми соединениями и разъёмными муфтами. При выявлении утечки необходимо определить её причину и устранить дефект в соответствии с технологией ремонта. Простое увеличение усилия затяжки не всегда решает проблему и может привести к повреждению соединения.

В процессе эксплуатации систему обслуживают в соответствии с установленным регламентом. При осмотре обращают внимание на признаки протечек, механические повреждения и изменения состояния доступных узлов.

Как обеспечить надёжность противопожарного трубопровода

Безопасность инженерной системы складывается из нескольких факторов: правильного проектирования, соответствующего подбора материалов, качественного монтажа и своевременного обслуживания.

Для достижения надёжного результата необходимо:

1. Подбирать трубы и фитинги с учётом назначения системы и проектных характеристик.
2. Проверять совместимость всех соединительных элементов.
3. Использовать монтажные инструменты и технологии, предусмотренные производителем.
4. Не допускать повреждения резьбы, уплотнений и сварных соединений.
5. Проводить испытания в соответствии с установленными требованиями.
6. Проверять наличие документации, подтверждающей допустимость применения выбранных изделий.

При комплектации противопожарного трубопровода важно избегать случайного смешивания компонентов разных систем без подтверждения их совместимости. Если требуется заменить фитинг аналогом, необходимо предварительно проверить его технические характеристики и допустимость использования.

Заключение

Фитинги играют важную роль в обеспечении герметичности и работоспособности противопожарных трубопроводов. Тройники позволяют организовать ответвления, комбинированные муфты обеспечивают подключение совместимой арматуры, а разъёмные соединения облегчают обслуживание отдельных участков.

При выборе необходимо учитывать диаметр, материал, рабочие параметры и конструкцию фитинга. Во время монтажа важно соблюдать технологию производителя, правильно подготавливать соединяемые элементы и не допускать чрезмерной затяжки или нарушения режима термосварки.

Не менее существенны документальное подтверждение характеристик продукции и испытания готовой системы. Комплексный подход к выбору фитингов и организации монтажных работ помогает снизить риск протечек и обеспечить надёжную эксплуатацию инженерных коммуникаций в соответствии с требованиями проекта.
