Настройка и обслуживание предохранительного клапана ПРЕГРАН КПП 096: ключевые рекомендации
Клапан подтекает, гудит или срабатывает не при ожидаемом давлении — и причина не всегда в заводской настройке. На работу влияют чистота трубопровода, сопротивление подводящего участка и соответствие исполнения условиям системы. Поэтому при разборе жалобы важно проверять и саму арматуру, и линию перед ней.
ПРЕГРАН КПП 096 автоматически сбрасывает среду при избыточном давлении и защищает трубопровод или оборудование. Эта модель предохранительного клапана поставляется с заводской настройкой и пломбировкой, поэтому паспорт конкретного клапана нужен и при монтаже, и при проверках. Уставку нельзя считать универсальной для разных систем.
Ниже разобраны безопасная последовательность подготовки, монтажа, проверки и обслуживания, а также первые действия при типичных симптомах. Если требуется изменить уставку или нарушить пломбу, самостоятельную корректировку нужно прекратить и согласовать действия с изготовителем либо уполномоченной организацией.
Как работает ПРЕГРАН КПП 096 и что означает давление настройки
Предохранительный клапан автоматически сбрасывает рабочую среду, когда давление в защищаемой системе превышает установленное значение. Так он ограничивает рост давления и снижает риск повреждения трубопровода или оборудования. После снижения давления механизм должен закрыться, чтобы прекратить сброс.
Давление настройки, начало открытия и полное открытие — разные параметры поведения клапана. Начало открытия означает, что механизм начинает пропускать среду; при дальнейшем росте давления степень открытия меняется. Поэтому не следует ожидать единственного «точного щелчка», который сам по себе подтвердит правильность работы.
Для серии указан шаг настройки 0,01 МПа. Клапан поставляют настроенным на требуемое давление и пломбируют, а подтверждением заводской настройки служат паспортные данные и, если он приложен, график тарировки. Шаг настройки задаёт интервал установки, но не гарантирует такого же поведения после монтажа в любой системе.
На фактическую работу влияют условия в линии, чистота среды и соответствие клапана расчётному режиму оборудования. Если показания или поведение при проверке расходятся с ожидаемыми, сначала сверяют документы, исполнение и состояние обвязки. Пломбировку при этом не снимают без согласования.
Перед монтажом сверьте исполнение, PN и температуру по паспорту
Обозначения серии недостаточно, чтобы подтвердить пригодность клапана для конкретной системы. Для КПП 096 заявлены PN 16–40 и фланцевое присоединение, но применимость зависит от исполнения и типоразмера. Рабочие среды серии — жидкости и газы.
Для части исполнений максимальная температура рабочей среды достигает 400 °C. Фактический предел зависит от исполнения и давления, поэтому верхнее значение нельзя автоматически переносить на каждый клапан серии. Одно и то же сочетание PN и температуры может быть недопустимым для другого исполнения.
Перед установкой сопоставьте маркировку клапана с паспортом, а паспорт — с параметрами защищаемого оборудования. Проверьте рабочую среду, PN, температурный режим, требуемое давление настройки и индексы исполнения. Если маркировка или документы не позволяют однозначно подтвердить совместимость, отложите монтаж до уточнения данных у поставщика или изготовителя.
Сохраните маркировку и серийный номер: они помогают связать конкретный клапан с его настройкой и документами. Если в паспорте есть график тарировки, сверьте указанное значение с проектным режимом. Так вы не примете подходящие для серии характеристики за подтверждение пригодности конкретного изделия.

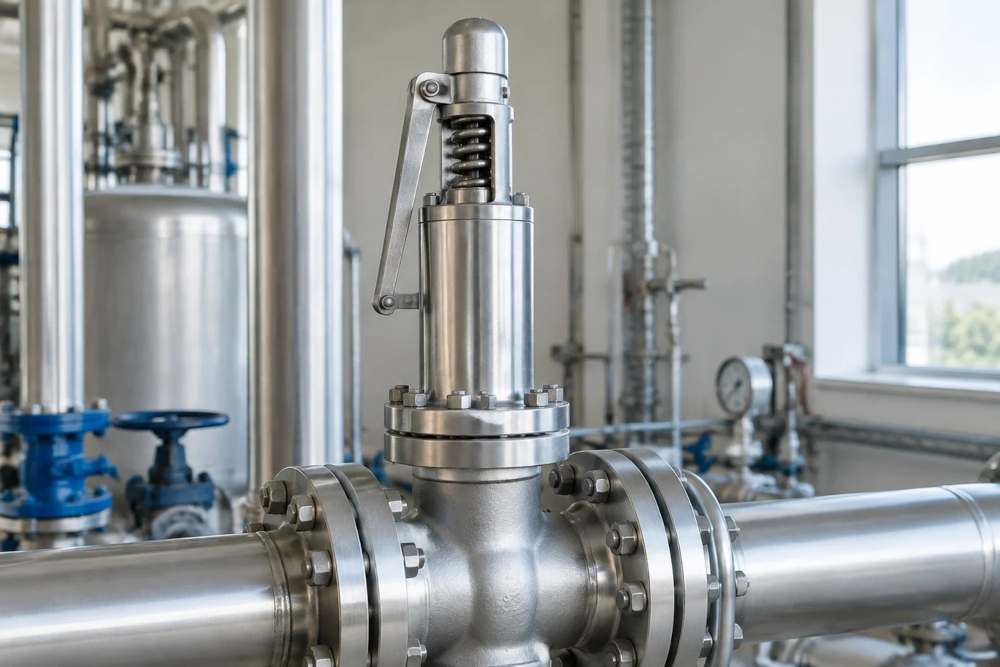

Монтаж и обвязка: сопротивление до клапана не выше 3%
До монтажа или обслуживания систему нужно разгрузить от давления и обезводить. Внутренние полости очищают от грязи, окалины и песка. Если трубопровод не промыть, частицы могут попасть к седлу и помешать плотному закрытию клапана.
Паспорт КПП 096 ограничивает сопротивление трубопровода на участке до клапана: оно не должно превышать 3%. Длинная или сложная подводка может изменить условия поступления среды к клапану и вызвать гудение, дёрганье или нестабильное срабатывание. Поэтому при монтаже оценивают не только сам клапан, но и геометрию линии перед ним.
При поиске причины нестабильного срабатывания сначала проверяют подводящую линию: её сопротивление и загрязнение могут создавать симптомы, похожие на неисправность клапана.
Для серии допускается любое установочное положение, если конкретное исполнение и документация не задают дополнительных условий. Это разрешение не отменяет требований к чистоте, подготовке системы и сопротивлению подводящего участка. После монтажа также проверяют, не препятствует ли обвязка работе клапана.
Проверка работоспособности: периодичность и принудительное открытие
Периодичность проверки задаёт инструкция защищаемого оборудования. Единого календарного интервала для всех систем из общих сведений о серии вывести нельзя: график должен соответствовать документации оборудования и условиям его эксплуатации. Проверку проводят в установленном порядке, не заменяя её оценкой внешнего вида клапана.
Паспорт предусматривает проверку корректности работы и принудительное открытие. Такой тест помогает подтвердить, что механизм подвижен, а после открытия клапан закрывается. Он не подтверждает точность давления настройки: для этого нужны предусмотренные документацией методы контроля и соответствующие условия проверки.
После теста осмотрите клапан и соединения на предмет утечек, зафиксируйте результат и выполненные действия. Если клапан не закрылся или продолжает пропускать среду, не пытайтесь устранять причину под давлением. Сначала безопасно остановите и разгрузите систему в соответствии с её эксплуатационной документацией.
Заводская настройка и пломба не отменяют периодических проверок. Для загрязнённой среды состояние седла требует особого внимания: накопившиеся частицы могут повлиять на герметичность даже при исправной обвязке. Частоту контроля определяют по инструкции оборудования и фактическим условиям работы.
Симптом поломки КПП 096, вероятная причина и безопасное действие
Симптом помогает выбрать направление проверки, но сам по себе не устанавливает причину неисправности. Перед работами систему разгружают от давления, а настройку опломбированного клапана не меняют без согласования.
Клапан подтравливает
- Вероятное направление проверки: загрязнение седла, состояние и чистота линии.
- Безопасное первое действие: проверить условия работы и записи о промывке; перед осмотром или обслуживанием разгрузить систему и обезводить её.
Срабатывает не при ожидаемом давлении
- Вероятное направление проверки: соответствие исполнения, уставки, паспорта и проектных данных.
- Безопасное первое действие: сверить маркировку, серийный номер и документы; вопрос о корректировке опломбированного клапана передать изготовителю или уполномоченной организации.
Клапан гудит или дёргается
- Вероятное направление проверки: сопротивление и конфигурация подводящего участка, состояние линии.
- Безопасное первое действие: проверить обвязку и соответствие сопротивления участка требованию паспорта — не более 3%.
Закрытие нестабильно
- Вероятное направление проверки: загрязнение среды, абразив в седле, состояние клапана и линии.
- Безопасное первое действие: зафиксировать симптом, разгрузить систему и организовать проверку по документации оборудования.
Ошибки настройки и обслуживания, из-за которых клапан работает нестабильно
Монтаж без промывки оставляет в трубопроводе грязь, окалину и песок. Абразив может попасть к седлу, из-за чего клапан начнёт подтравливать или будет закрываться нестабильно. Промывка линии до установки помогает снизить этот риск.
Обслуживание под давлением создаёт опасность для персонала и оборудования. Перед работами систему разгружают от давления и обезводивают; порядок безопасного вывода оборудования задаёт его эксплуатационная документация. Разбирать или проверять клапан на действующей линии нельзя.
Путаница между давлением настройки, началом открытия и полным открытием приводит к неверным ожиданиям от теста. Наличие шага настройки 0,01 МПа не означает, что установленный клапан откроется с таким же интервалом или будет вести себя одинаково при любой обвязке. На результат влияют сопротивление подводящей линии и состояние клапана.
Ещё одна ошибка — применять одну уставку ко всем системам или считать заводскую настройку основанием отказаться от периодических проверок. Уставка должна соответствовать расчётному режиму защищаемого оборудования, а исполнение — рабочей среде, давлению и температуре. Проверки проводят по инструкции оборудования, даже если пломба цела и клапан поставлен настроенным.
Пошаговый чек-лист: от сверки паспорта до записи результата
Перед монтажом или плановым обслуживанием удобно пройти последовательность проверок и оставить документальный след. Это помогает связать обнаруженный симптом с конкретным клапаном и не потерять данные о заводской настройке. Все работы выполняют с учётом требований защищаемого оборудования.
- Сверьте маркировку и серийный номер с паспортом. Проверьте исполнение, рабочую среду, PN, температуру и требуемое давление настройки.
- Сопоставьте уставку с проектом и инструкцией защищаемого оборудования. Если к паспорту приложен график тарировки, используйте его, чтобы сверить фактическую настройку с проектным значением.
- Перед работами разгрузите систему от давления и обезводьте её. Очистите внутренние полости от грязи, окалины и песка, затем проверьте состояние линии.
- Оцените подводящий участок и его сопротивление: по паспорту КПП 096 оно не должно превышать 3%. Убедитесь, что конфигурация обвязки соответствует условиям монтажа.
- Проведите проверку по инструкции защищаемого оборудования, включая предусмотренное принудительное открытие. После теста проверьте закрытие и осмотрите клапан на утечки.
- Запишите дату, идентификацию клапана, результаты проверки и обнаруженные отклонения. Отдельно укажите выполненные действия и необходимость дальнейшего контроля.
Если уставка не совпадает с проектом или для её изменения требуется нарушить пломбу, самостоятельную корректировку прекращают. Передайте изготовителю или уполномоченной организации маркировку, серийный номер, паспортные данные, описание условий работы и выявленное расхождение. Так решение будет связано с конкретным исполнением и требованиями защищаемого оборудования.
Часто задаваемые вопросы
Ответы ниже помогают отделить действия, доступные при проверке системы, от работ, требующих согласования с изготовителем или уполномоченной организацией. Требования паспорта конкретного исполнения и инструкции защищаемого оборудования имеют приоритет.
Можно ли самостоятельно отрегулировать ПРЕГРАН КПП 096, если фактическое срабатывание не совпадает с проектной уставкой?
Если клапан опломбирован, снимать пломбу и менять настройку без согласования не следует. До обращения подготовьте маркировку и серийный номер, паспорт и график тарировки, если он приложен, а также проектную уставку и описание условий работы. Передайте эти данные изготовителю или уполномоченной организации для проверки конкретного исполнения.
Как отличить загрязнённое седло от ошибки в выборе исполнения, если клапан подтекает?
Сначала сопоставьте маркировку, паспорт и рабочие условия: среду, давление, температуру и требуемую уставку. Затем проверьте историю подготовки линии и её состояние: загрязнение седла возможно, если трубопровод не очищали или в среде есть частицы. Не разбирайте клапан под давлением: сначала безопасно разгрузите систему, а дальнейшую проверку проведите по документации и согласованной процедуре.
Что записать в журнал после принудительного открытия клапана?
Укажите дату, маркировку и серийный номер клапана, результат открытия и последующего закрытия, наличие или отсутствие утечек. Зафиксируйте обнаруженные отклонения и выполненные действия, включая подготовку системы и последующие проверки. Такая запись подтверждает факт проверки механизма, но сама по себе не подтверждает точность уставки.
Означает ли диапазон серии до 400 °C, что любой КПП 096 допустимо применять при такой температуре?
Нет. Значение до 400 °C относится к части исполнений; допустимая температура зависит от исполнения и давления. Перед установкой проверьте паспорт и маркировку конкретного изделия, а затем сопоставьте данные с условиями защищаемого оборудования.
На чём основан принцип работы предохранительного клапана и что проверяет принудительное открытие?
Клапан автоматически сбрасывает рабочую среду при избыточном давлении, защищая трубопровод и оборудование. Принудительное открытие помогает проверить подвижность механизма и его закрытие после теста. Оно не служит самостоятельным подтверждением того, что клапан срабатывает при требуемой уставке.
